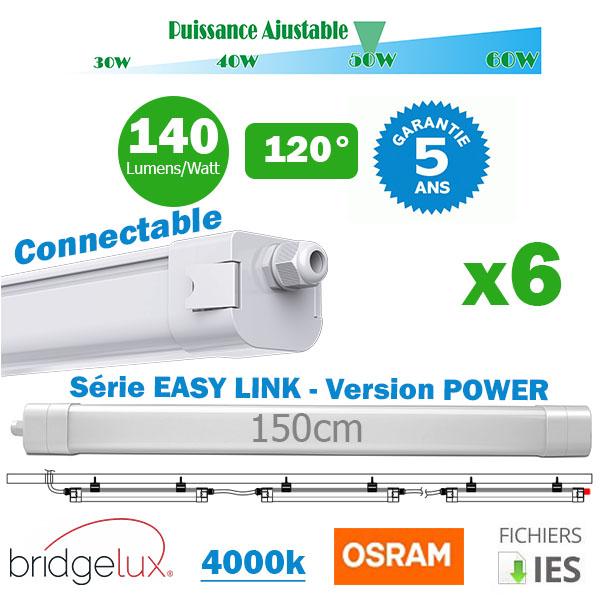

Pack de 6x Réglettes LED étanches connectables - Série EASY-LINK - Version POWER - Puissance ajustable 30 / 40 / 50 / 60 Watts - 8400 Lumens - 140 Lumens/Watt - 150 x 7 x 6 cm - Angle 120° - IP65 - 4000K - Transformateur OSRAM - Garantie 5 ans

249,00 € HT

(298,80 € TTC)

Référence

PACK DE 6 RÉGLETTES EASY LINK 150CM - PUISSANCES AJUSTABLES !


Télécharger la Fiche Technique PDF


Consultez le manuel d'utilisation




Téléchargez les fichiers IES

Installateurs / Revendeurs : Présentez le produit de manière neutre, téléchargez la fiche technique au format NEUTRE (sans inscriptions nous concernant)

Téléchargez la fiche technique format NEUTRE

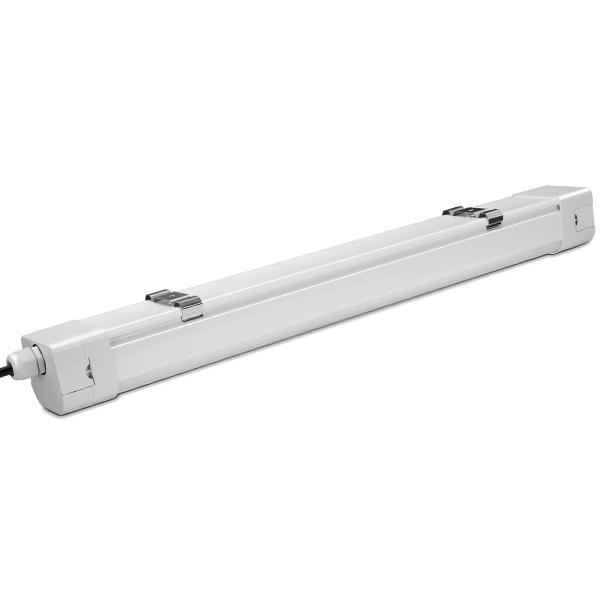

Le réglette POWER est le plus polyvalent de la série EASY-LINK avec sa puissance ajustable variant de 30 W à 60 W. La lampe de 150cm conviendra dans un grand nombre d’application y compris dans les endroits à forte taux d’humidité grâce à son niveau d’étanchéité certifié IP65. Ses autres atouts sont une pose facile en saillie incluant la possibilité de constituer une rampe lumineuse composée de plusieurs lampes linéaires.

Réglette multi puissance

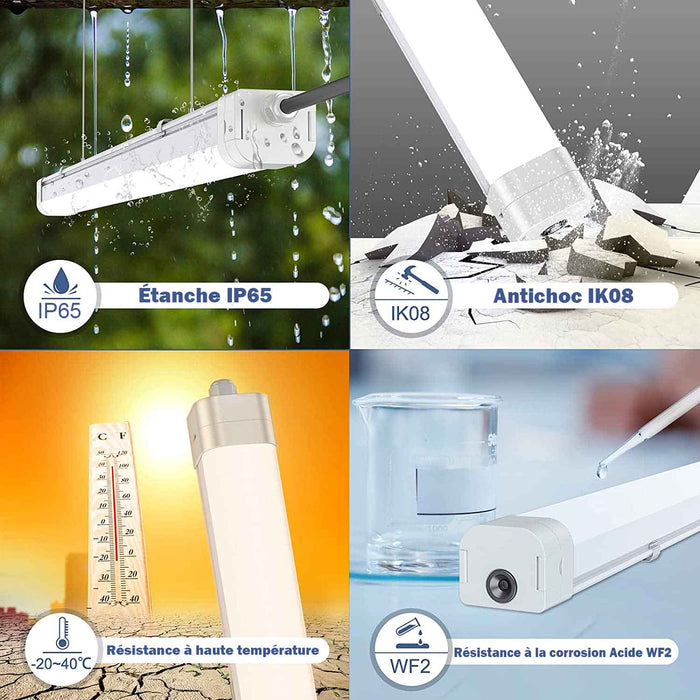

La version POWER est une famille de réglette interconnectable à part. Sa présentation compacte la caractérise puisqu’elle peut s’adapter aussi bien pour un usage domestique que pour une installation en zone commerciale et industrielle. C’est aussi une lampe robuste et efficace avec un rendu lumineux jusqu’à 8400 lumens. Vous avez au choix différentes puissances de 30W, 40W, 50W ou 60W. L’angle d’éclairage s’étend sur un large rayon de 120° sans oublier la norme de protection IK08 qui lui assure une grande résistance aux éventuels chocs.

Choisissez l’éclairage qui convient à votre projet

Si vous souhaitez éclairer efficacement un hall d’entrée ou un couloir en soulignant les proportions de votre espace, ce luminaire connectable est fait pour vous. Pour un agencement dans le cadre professionnel, la réglette POWER ajoutera une touche d’esthétisme à votre installation tout en apportant un éclairage performant à la hauteur de vos besoins. Ce modèle convient aux pièces humides comme les sanitaires dans les immeubles de bureaux ou les zones d’entreposages. Le corps de l’appareil est constitué de matériaux étanches en plastique et aluminium. Le luminaire reste opérationnel même en cas de températures extrême de -20 jusqu’à +40°.



Puissance ajustable : 30 / 40 / 50 / 60 Watts

Lumens :

- 4200 Lumens (30 Watts)

- 5600 Lumens (40 Watts)

- 7000 Lumens (50 Watts)

- 8400 Lumens (60 Watts)

Lumens/Watt : 140 Lumens/Watt

Angle : 120°

Norme : IP65

RA > 80

PF > 0.95

THD < 15

Protection à l'impact : IK08

Différences de couleur perceptibles (SDCM) < 6

Couleur d'éclairage : 4000k

Tension d'alimentation : 220-240V

Fréquence : 50 - 60Hz

Durée de vie minimum : 50 000 Heures

Matériau : Plastique + Aluminium

Transformateur : OSRAM

Efficacité de transformateur > 90%

Protection contre les surtensions : 2KV

Température de fonctionnement : -20°C / +40°C

Dimensions : 1502 x 74 x 64 mm

Type de LED : BRIDGELUX

Conductivité thermique : 226 W/m·K

Poids : 1.9kg

Protection : OTP, OCP, OVP, SCP

Certification : CE & ROHS, UL, DLC, FC, TUV

Mesure de luminaires : LM-79, LM-80 et TM-21

Garantie : 5 ans

Nombre de réglettes pour branchement maximum en série : 60 unités



Instruction de montage STANDARD

1. Ouvrez les crochets des bouchons.
2. Retirez le bouchon.

3. Tirez les fils  à travers le starter et serrez-les.
4. Connectez le câble bleu à "N” et le câble marron à "L”, vert-jaune au conducteur de terre.

5. Vérifiez que la connexion est correcte. Mettez l'appareil sous tension.

6.Coupez le courant pour installer un autre luminaire

 7. Vérifiez que la connexion est correcte. Mettez l'appareil sous tension.

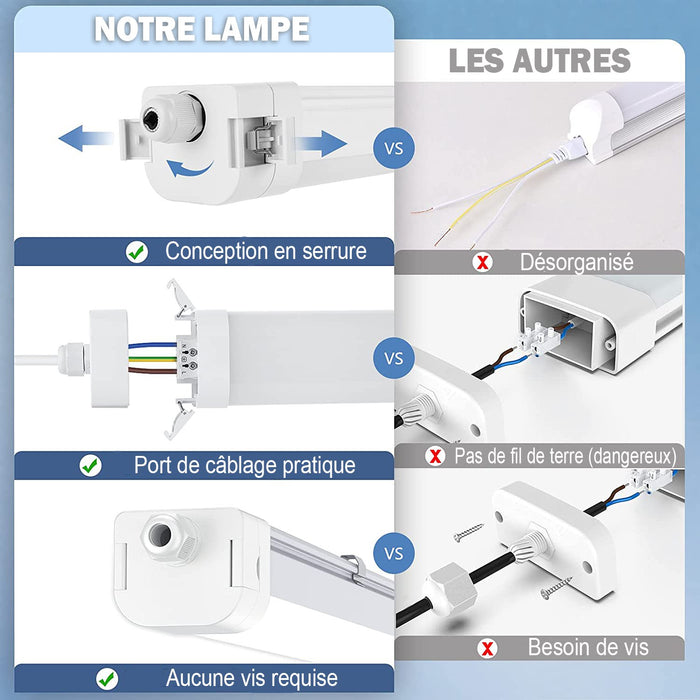

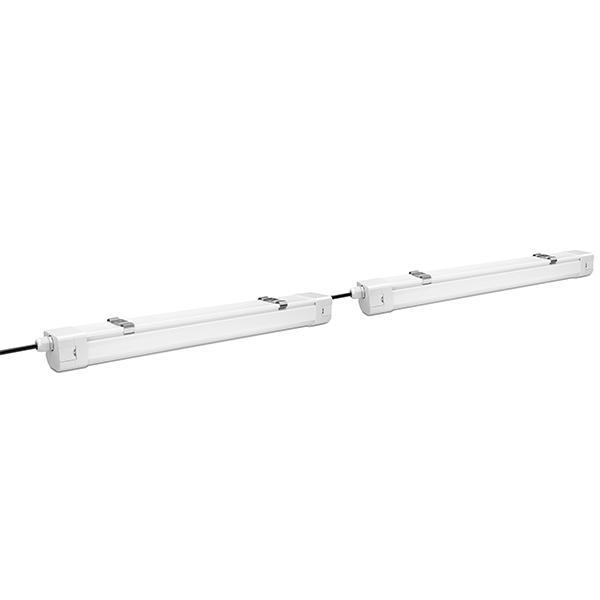

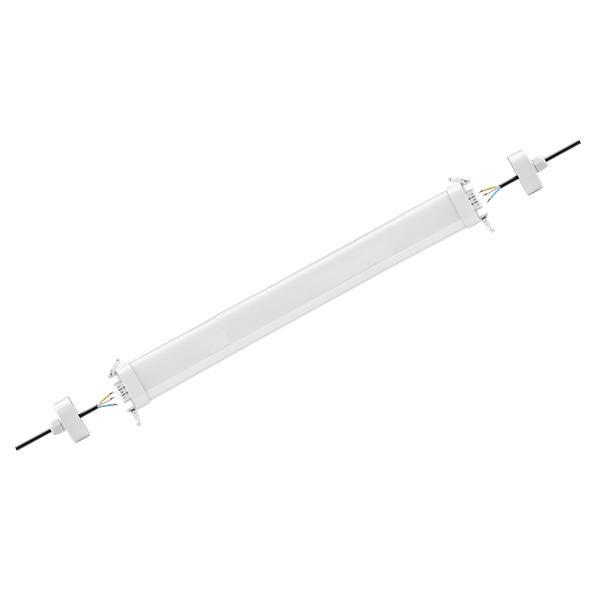

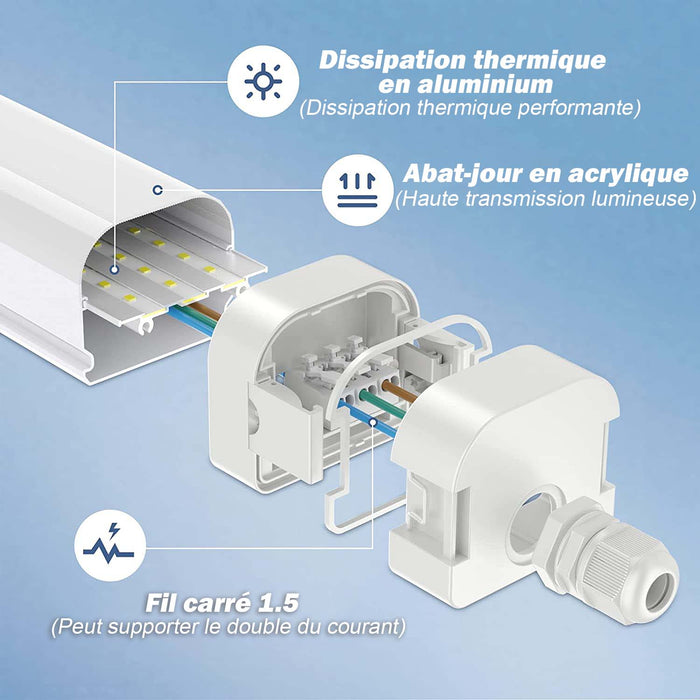

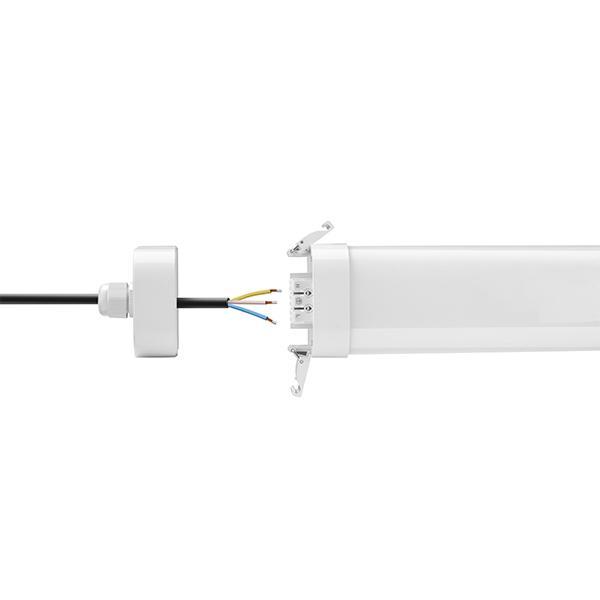

Comment assembler deux lampes Easy Link ?

1. Ouvrez le couvercle en relâchant les crochets des deux côtés

2. Reculez le capot

3. Passez le câble à travers la borne hermétique

4. Installez le câble électrique sur les connecteurs appropriés (raccord rapide). Marron - L (fil de phase), jaune - vert - de terre, bleu - N (fil neutre)

5. Fermez le couvercle en le poussant vers le bas.

6. Fermez les crochets jusqu'à ce que  vous entendiez un clic.

7. Serrez le crochet hermétique sur le fil.

8. Vérifiez que le crochet hermétique est bien serré pour éviter tout déplacement et pour ne pas faire entrer l'eau.

PHOTOS EN UTILISATION

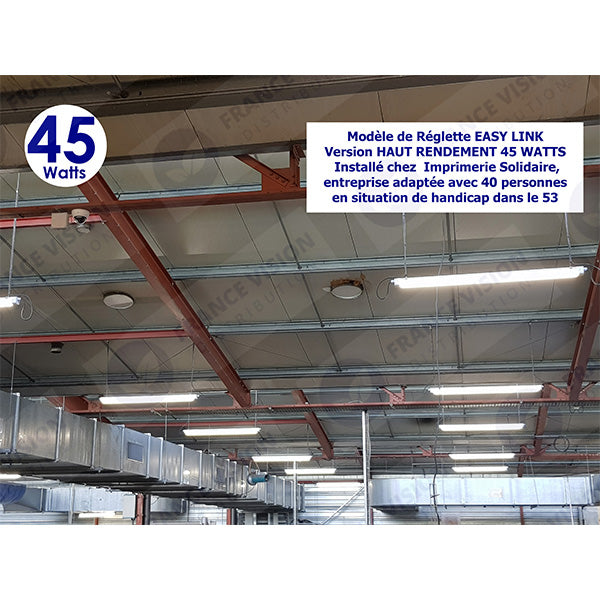

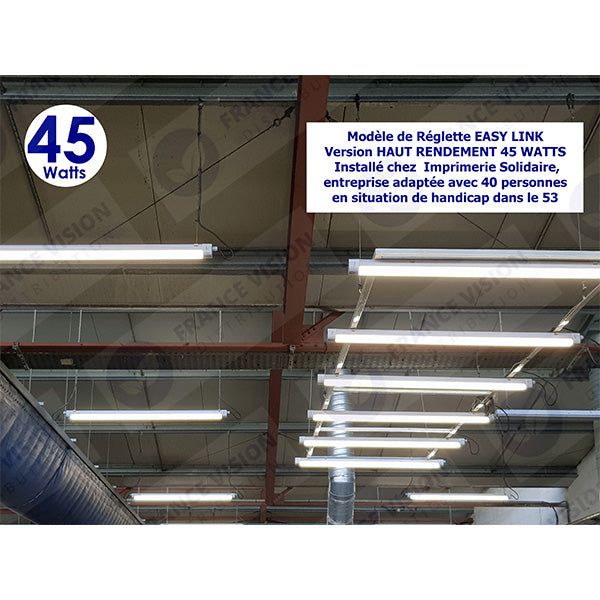

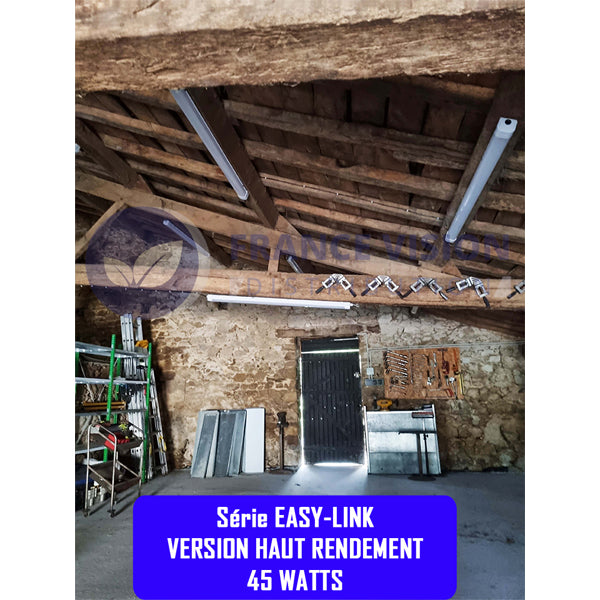

Modèle EASY LINK Version - HAUT RENDEMENT - 45 Watts
Installé chez
Imprimerie Solidaire, entreprise adaptée avec 40 personnes en situation de handicap dans le 53

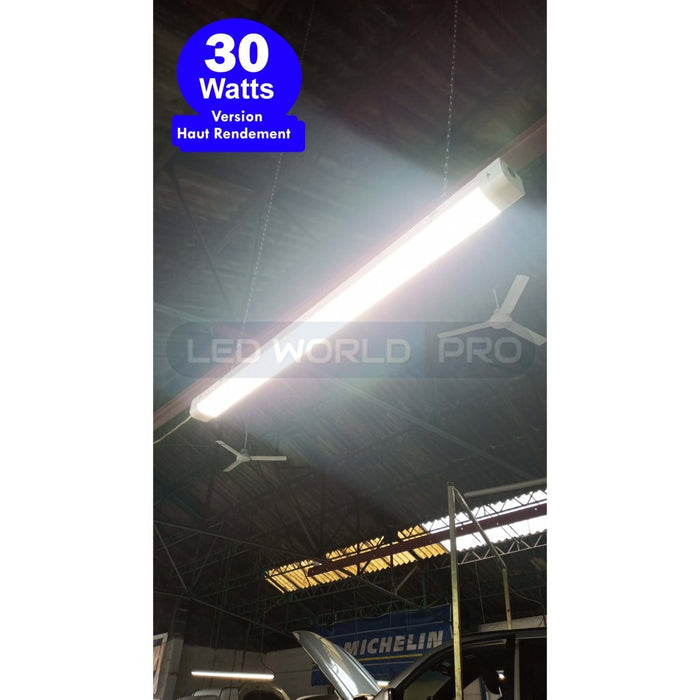

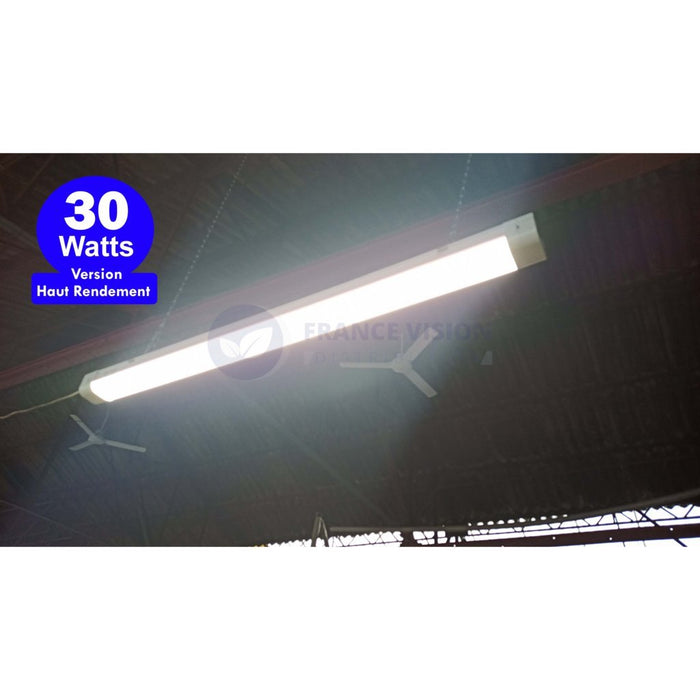

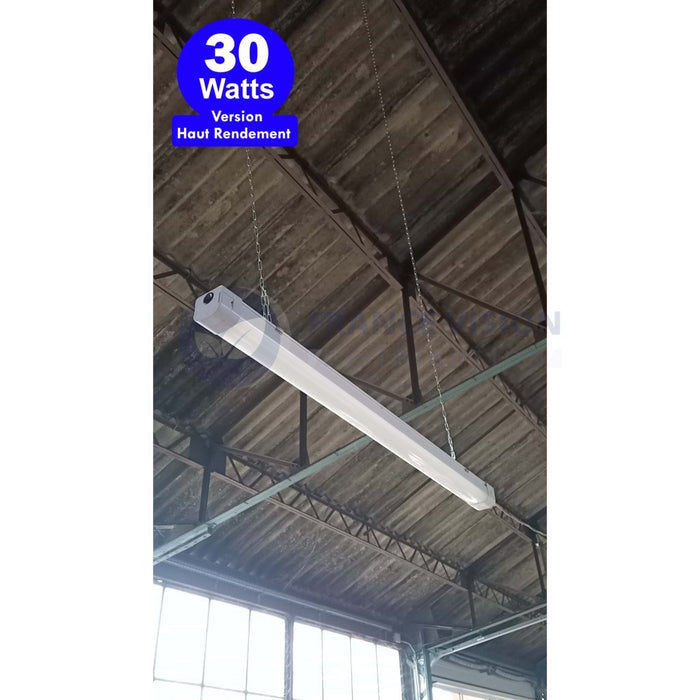

Modèle EASY- LINK Haut Rendement - 30 Watts - Installé chez nos clients

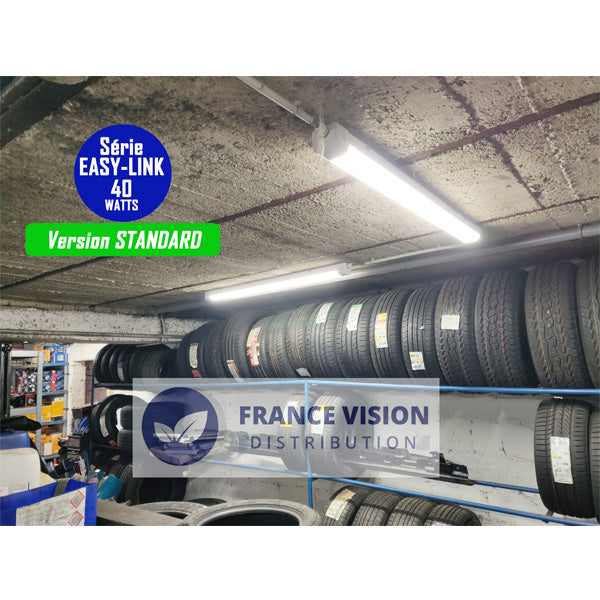

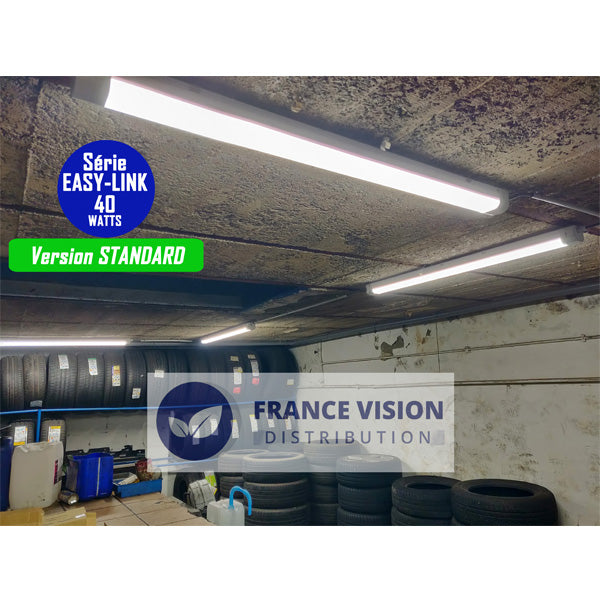

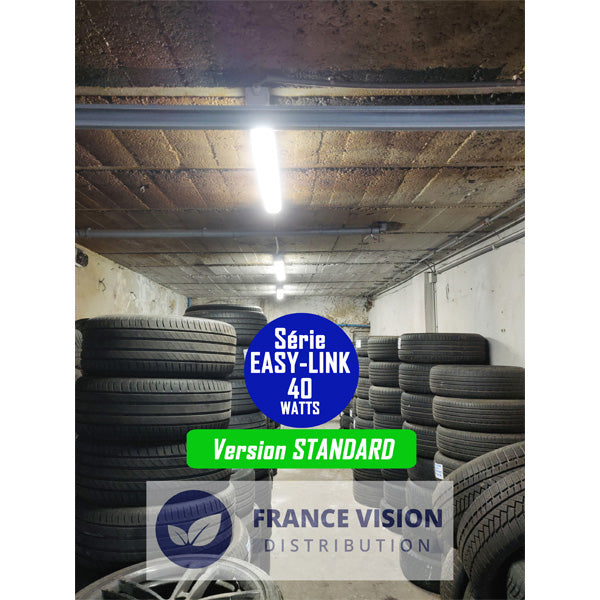

Modèle EASY-LINK Version STANDARD - 40 Watts - Installé chez nos clients

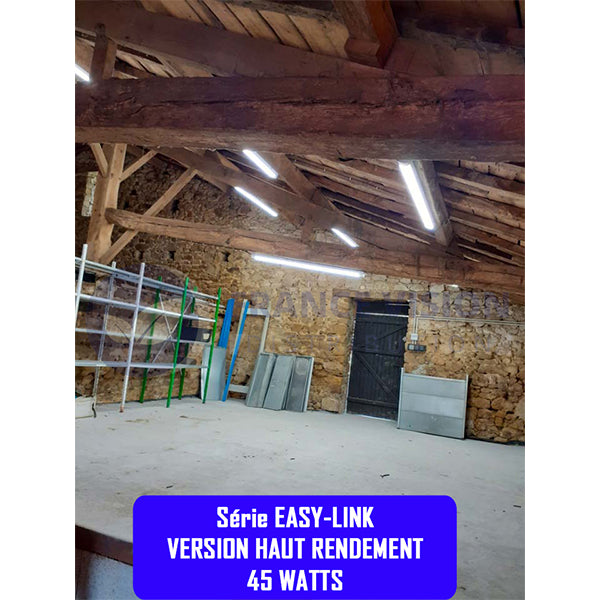

Modèle EASY-LINK - Version Haut Rendement - 45 Watts
Installé chez nos clients !

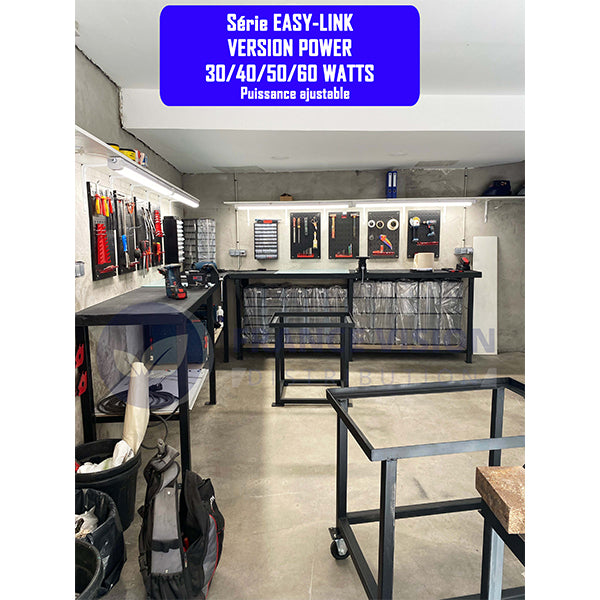

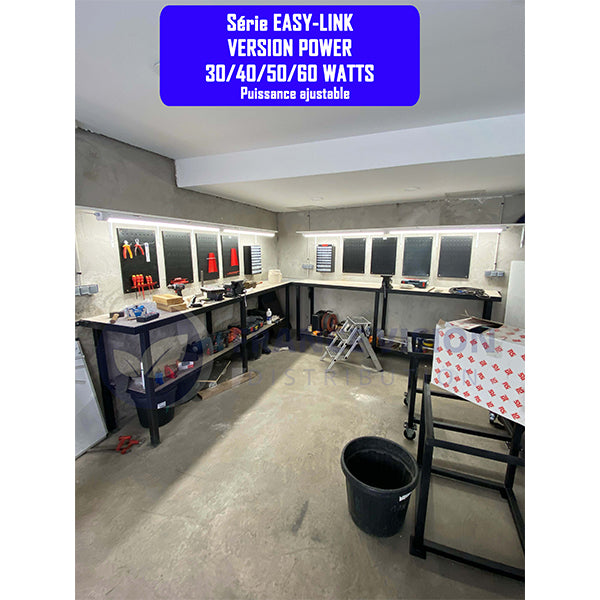

Modèle EASY-LINK - Version POWER - 30/40/50/60 Watts (Puissance ajustable)
Installé chez nos clients !
